【螺旋板式换热器螺旋板圈数Nb计算公式】
螺旋板式换热器螺旋板圈数Nb计算公式
螺旋体一通道宽度b1(mm)
螺旋体二通道宽度b2(mm)
螺旋体板厚度δ(mm)
螺旋板有效长度Ly(mm)
直径d1(mm)
(结果)有效换热圈数Ny(圈)
(结果)(无外圈板,无半圆筒体)螺旋板圈数Nb(圈)
(结果)(无外圈板,有半圆筒体)螺旋板圈数Nb(圈)
(结果)(有外圈板)螺旋板圈数Nb(圈)

螺旋体一通道宽度b1(mm)
螺旋体二通道宽度b2(mm)
螺旋体板厚度δ(mm)
螺旋板有效长度Ly(mm)
直径d1(mm)


CTRL+A ：选中全部，CTRL+C：复制，CTRL+V：粘贴。 【使用必读】【本站支持微信扫码登录了】【除了计算器还有这些功能可用】

分类： 工程设计 标签：螺旋板式换热器螺旋板圈数 工具ID：837 阅读：650 收藏

输入螺旋体一通道宽度b1(mm) 、螺旋体二通道宽度b2(mm)、螺旋体板厚度δ(mm)、螺旋板有效长度Ly(mm)、直径d1(mm)等已知变量，点击计算按钮，可快速求出有效换热圈数Ny(圈)、(无外圈板,无半圆筒体)螺旋板圈数Nb(圈) 、(无外圈板,有半圆筒体)螺旋板圈数Nb(圈)以及(有外圈板)螺旋板圈数Nb(圈)等结果。

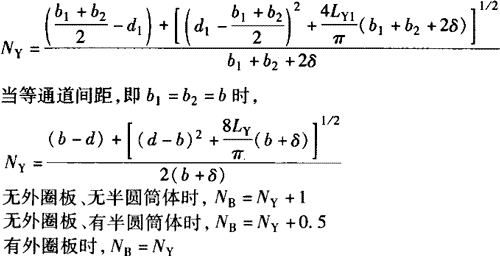

本软件适用于化工设计中螺旋板式换热器螺旋板圈数Nb的计算。计算公式如上图所示。

注意：对于公式二，无外圈板，有半圆筒体时（工程上此种情况对于螺旋体通道间距不等时，最终圈数的整数部分取偶数）。

本计算公式来源于标准：JB/T4751-2003《螺旋板式换热器》。
