管道系统中(达西公式)沿程水头损失在线计算器
【沿程水头损失计算公式及其运算】
沿程水头损失计算公式
沿程阻力系数(λ)
管道长度L(m)
管道内径D(mm?m)
平均流速V(m/s)
重力加速度g(m/s^2)
沿程水头损失h


沿程阻力系数(λ)
管道长度L(m)
管道内径D(mm?m)
平均流速V(m/s)
重力加速度g(m/s^2)
沿程水头损失h
管径单位


CTRL+A ：选中全部，CTRL+C：复制，CTRL+V：粘贴。 【使用必读】【本站支持微信扫码登录了】【除了计算器还有这些功能可用】

分类： 工程设计 标签：管道系统达西公式沿程水头损失 工具ID：316 阅读：15021 收藏

输入沿程阻力系数(λ)、管道长度L(m)、管道内径D(mm?m)、平均流速V(m/s)、重力加速度g(m/s^2)、沿程水头损失h等计算公式的6个变量中任何5个已知变量，选择内径的单位，点击计算按钮，可快速求出未知变量。

在管道系统中，局部水头损失只占沿程水头损失的10%以下，或管道长度大于1000倍管径时，在水力计算中可略去局部水头损失和出口流速水头，称为长管；否则称为短管。在短管水力计算中应计算局部水头损失和管道流速水头。

达西-威斯巴赫公式(适用于圆管满流),沿程水头损失计算公式如上图所示：式中：λ—沿程阻力系数；L—管道长度，m；D—管道内径，m；V—平均流速，m/s；g—重力加速度，m/s2。

管道的沿程阻力系数可查莫迪图，即λ、Re、k/d的关系曲线。k为管内壁的绝对粗糙度。管道的沿程水头损失计算：h=λ(L/d)[V^2/(2g)]

对于圆管层流：λ=64/Re    (雷诺数 Re=Vd/ν)

对于圆管过渡粗糙区：1/√(λ)=-2*lg[k/(3.7d)+2.51/Re√(λ)]

对于圆管紊流粗糙区：1/√(λ)=-2*lg[k/(3.7d)] 也可用λ=0.11(k/d)^0.25还有很多经验公式：如钢管和铸铁管的舍维列夫公式：过渡粗糙区（V<1.2m/s):  λ=(0.0179/d^0.3)*(1+0.867/V)^0.3；阻力平方区(V>=1.2m/s):  λ=0.21/d^0.3。

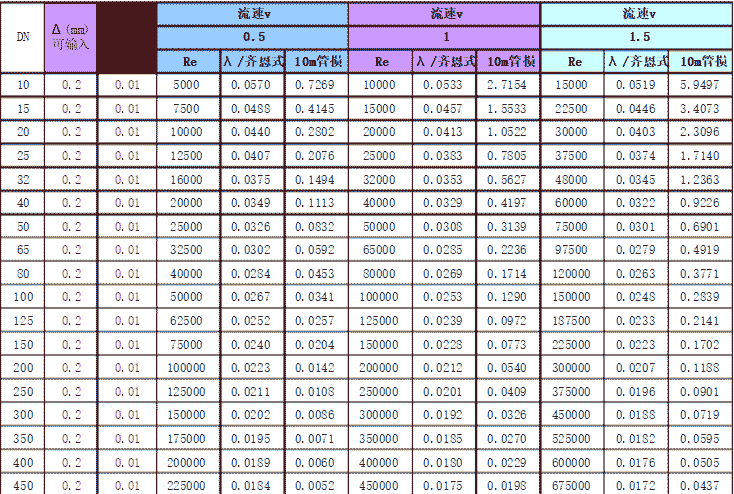

以下是按照公式计算出的部分结果（可用于验证本软件的正确性）：
