Trap天线组成结构与设计参数在线计算器
【Trap天线组成结构示意图】
Trap天线
设计频率(MHz)
电感L(μH)
电容C(pF)

设计频率(MHz)



CTRL+A ：选中全部，CTRL+C：复制，CTRL+V：粘贴。 【使用必读】【本站支持微信扫码登录了】【除了计算器还有这些功能可用】

分类： 电子电路 标签：Trap天线组成结构设计参数 工具ID：760 阅读：778 收藏

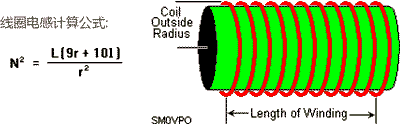

输入Trap天线的设计频率(MHz)，点击计算按钮，可快速求出设计中电感L(μH)和电容C(pF)的值。

Trap天线工作原理：

Trap天线的工作原理就像电子开关一样。我们知道，许多天线均可有效谐振于一个或多个波段，其中一类称之为 Trap 天线。Trap（陷波器）是由电感和电容组合而成，通常是由一个电感器和一个电容器并联连接。当电波频率等于该并联回路的谐振频率时，该回路即呈现出很高的阻抗，可视为开路；如电波频率低于谐振频率时，回路呈感性；而电波频率高于谐振频率时，则呈容性。

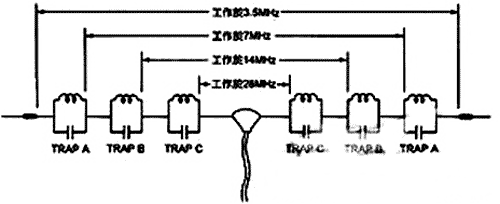

下图为一种四波段 Trap Dipole：

这样，在不同的波段上，Trap A、B、C 就像电子开关一样，如同连接或断开天线的各个部份，以达到自动改变天线长度的效果。我们自制的 Trap 天线，均是如此工作的。图中 Trap A、B、C 的谐振频率，分别为 7MHz、14MHz 和 28MHz，它们各自对一个特定的频段。呈现高阻抗特性，而对其它频率，只呈现极小的感抗或容抗。

注：天线电气长度随频率变化始终处于谐振状态.

另一种 Trap 形式，常见于商品天线中，与前述的原理略有不同。这种天线的 Trap，一般并不谐振于某个业余波段上，而是在业余波段之外。

当工作的业余频率低于 Trap 的谐振频率时，Trap 呈现电感性，相当于加在天线上的电感，有延长天线电气长度的作用；反之，当工作频率高于 Trap 的谐振频率时，Trap 呈现电容性，有如串联在天线臂上的电容，可以缩短天线的电气长度。如此一来，天线的物理长度不变，而电气长度则随工作频率变化而变化，可保证天线始终处于谐振状态。

Trap 有如此功效，不仅使用在直立天线、水平双极天线上，而且广泛用在多波段指向天线上，以避免每个波段，都架设一支指向天线所带来的种种问题。

Trap 也可用传输线替代，一段一端短路的 1/4λ (波长 )的传输线，和一个在相应频率上谐振的电感电容并联回路，其效果是完全相同的。

由于普通 Trap 中的电感和电容器，需要作防水和耐高压的处理，传输线型的 Trap，就显示出其优点，经常被用在商品化的多波段天线，尤其是 VHF 多波段指向天线上。

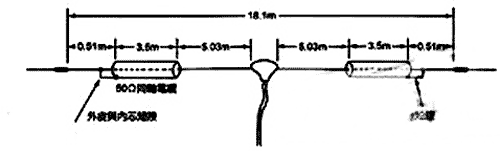

下图为一个简易实用的三波段 TRAP DIPOLE：

G3TKN 所设计的三波段 Linear Trap Dipole

图中的 Trap 即为一端短路的 1/4 λ传输线 (50Ω同轴电缆，例如 RG- 58/U) ，谐振频率为 14MHz。所以两个 Trap 之间，是工作于 14MHz 的 Dipole；但是对于 7MHz，Trap 则呈感性，这时，整个天线谐振在 7MHz 上电感加载的 Dipole；而对于 21MHz 的二倍频，它也能在整个天线长度上谐振工作。

需要补充的是：电缆的两端要妥善密封，以利防潮；而由于 Dipole 本身，增加了电缆的额外重量，若架成倒 V 型 (Λ型 )，将会更好。

天线的两端在实际架设时仍须调整，即所谓的Cut and Try；而此天线承受的功率，不可大于 250W。
