运算放大器(OpAmp)放大倍数,电压增益计算公式与在线计算器
【典型负返馈反向,同向放大器计算公式】
输入电压(Vin)
电阻一(Rin)
电阻二(Rf)
输出电压(Vout)
放大倍数(λ)
电压增益(G,dB)

输入电压(Vin)
电阻一(Rin)
电阻二(Rf)
输出电压(Vout)
放大类型



CTRL+A ：选中全部，CTRL+C：复制，CTRL+V：粘贴。 【使用必读】【本站支持微信扫码登录了】【除了计算器还有这些功能可用】

分类： 电子电路 标签：运算放大器OpAmp放大倍数电压增益同向反向 工具ID：766 阅读：9377 收藏

本计算器适用于典型负返馈(反向)或(同向)放大电路放大倍数和输出电压的运算。输入输入电压(Vin)、电阻一(Rin)、电阻二(Rf)、输出电压(Vout)等4个变量中任意3个已知量，点击计算可求出未知变量，以及放大倍数和电压增益（dB）。

电压增益计算公式（运放增益计算公式）：

Gu = 20lg(Uo/Ui) =  20lgλ

公式中：Uo为输出端电压，Ui为输入端电压，λ为 Uo/Ui 的比值（也是放大倍数），Gu为电压增益，结果为输出电压与输入电压比值的商10为底的对数的20倍，单位分贝dB。

例如：40dB表示输出电压与输入电压之比为100倍。

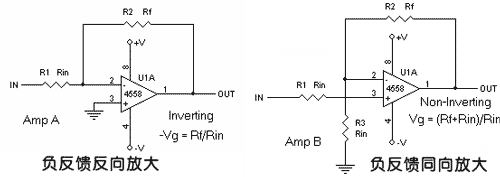

电路原理与计算公式：

相关计算器：

1）运算放大器放大倍数在线计算器

2）运算放大器(OpAmp)放大倍数,电压增益计算公式与在线计算器
