螺旋板式换热器(化学与石油机器制造)介质流动的压力降计算公式与在线计算器
【螺旋板式换热器(化学与石油机器制造)介质流动的压力降计算公式】
螺旋板式换热器(化学与石油机器制造)介质流动的压力降计算公式
阻力系数ξ或雷诺数Re
螺旋通道的长度L(m)
介质的密度γ(kg/m3)
螺旋通道中流速w(m/s)
管道当量直径De(m)
系数a
(结果)介质流动的压力降(ΔP)

阻力系数ξ或雷诺数Re
螺旋通道的长度L(m)
介质的密度γ(kg/m3)
螺旋通道中流速w(m/s)
管道当量直径De(m)
系数a
可选变量


CTRL+A ：选中全部，CTRL+C：复制，CTRL+V：粘贴。 【使用必读】【本站支持微信扫码登录了】【除了计算器还有这些功能可用】

分类： 工程设计 标签：螺旋板式换热器化学石油机器制造介质流动压力降 工具ID：854 阅读：436 收藏

输入阻力系数ξ或雷诺数Re、螺旋通道的长度L(m)、介质的密度γ(kg/m3)、螺旋通道中流速w(m/s)、管道当量直径De(m)、系数a等已知参数 ，点击计算按钮，可快速求出介质流动的压力降(ΔP)  。

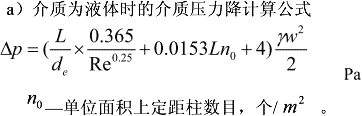

此法是基于直管压力降的计算公式中以当量直径 de代替公式中的圆管直径d，再针对螺旋板式换热器的具体情况确定阻力系数ξ值。

当雷诺数在10000＜Re＜100000范围内时，计算介质总阻力系数的公式分两种情况。
        具有圆柱状定距柱的窄通道:      a = 0.856
        具有蚂蟥钉状定距柱的宽通道，这种情况使用的定距柱是将圆钢短节的两端弯成直角形状，其阻力系数:    a = 3.1
         据分析，上述阻力系数ξ的计算误差约在±20%以内。
