U.FL座 IPEX/IPX接头1代,2代,3代,4代,5代区分对照图

分类：电子,单片机 作者：myerob 标签：U.FL IPEX IPX 接头 1代 2代 3代 5代 4代 对照图 阅读：12562 收藏
导读：
如何区分IPEX一代/二代/三代/四代/五代？IPEX 1代：端子口径：φ2.0，高度<3.0mm；IPEX 2代：端子口径：φ2.0，高度<2.1mm；IPEX 3代：端子口径：φ1.4…

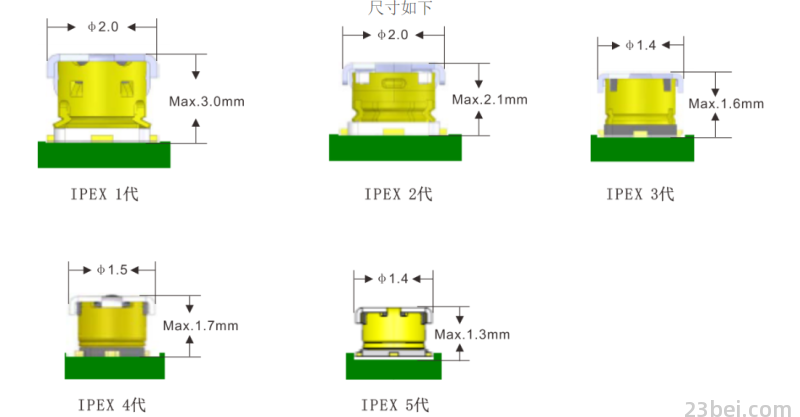

如何区分IPEX一代/二代/三代/四代/五代？

IPEX 1代：端子口径：φ2.0，高度<3.0mm；

IPEX 2代：端子口径：φ2.0，高度<2.1mm；

IPEX 3代：端子口径：φ1.4，高度<1.6mm；

IPEX 4代：端子口径：φ1.5，高度<1.7mm；

IPEX 5代：端子口径：φ1.4，高度<1.3mm；

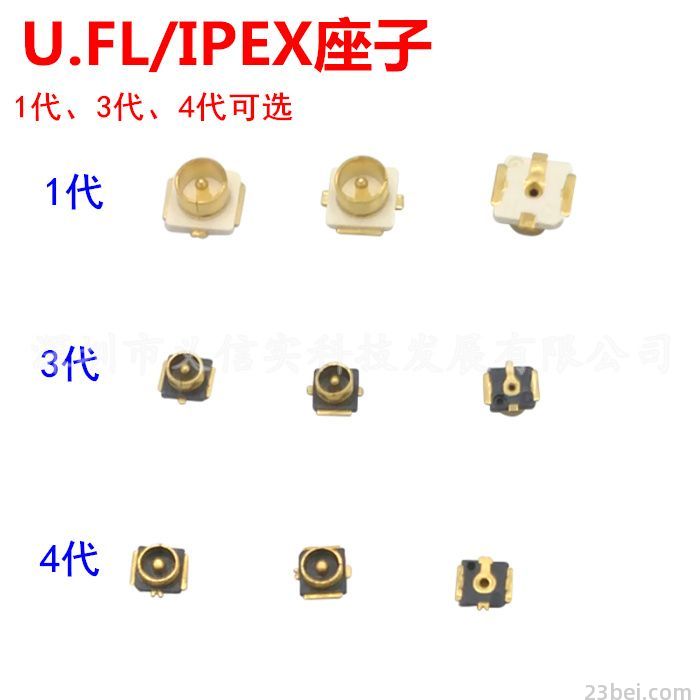

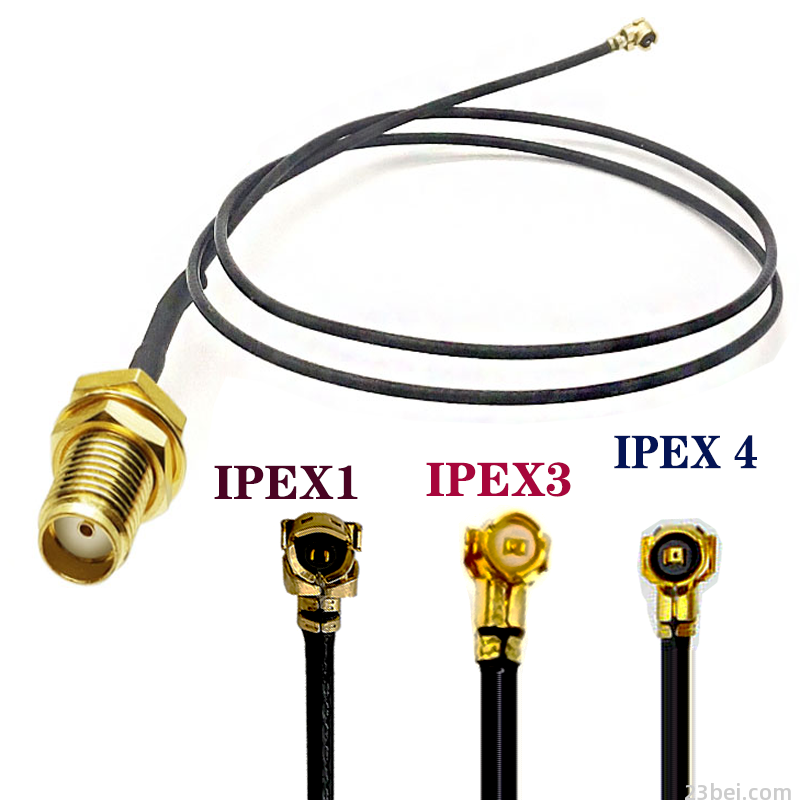

常用的1代、3代、4代接头样式：

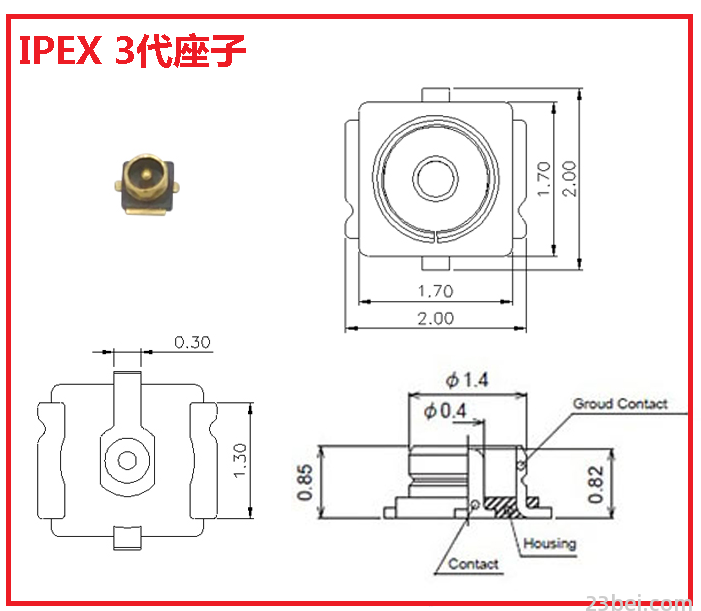

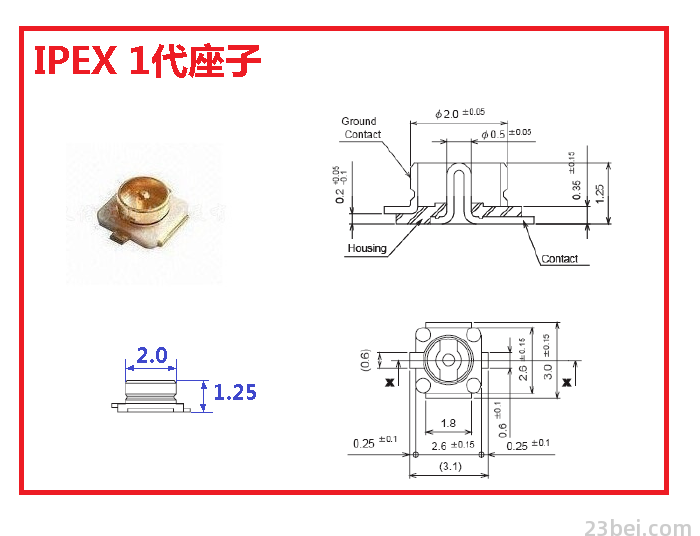

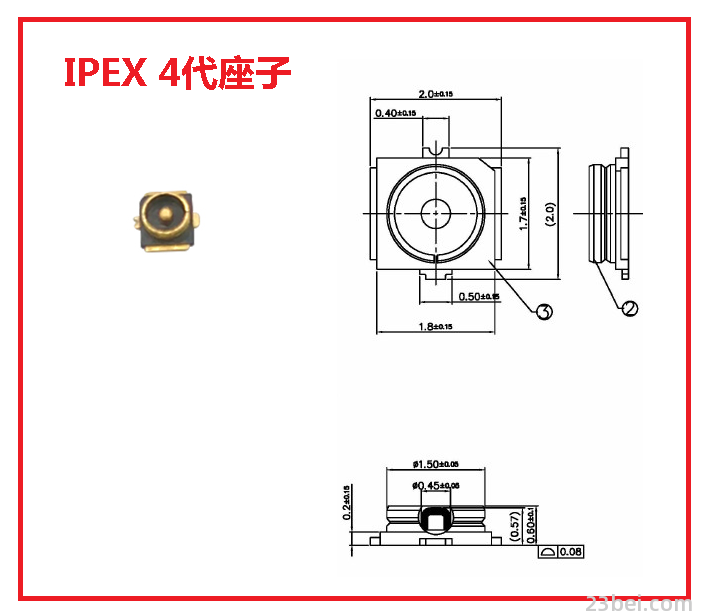

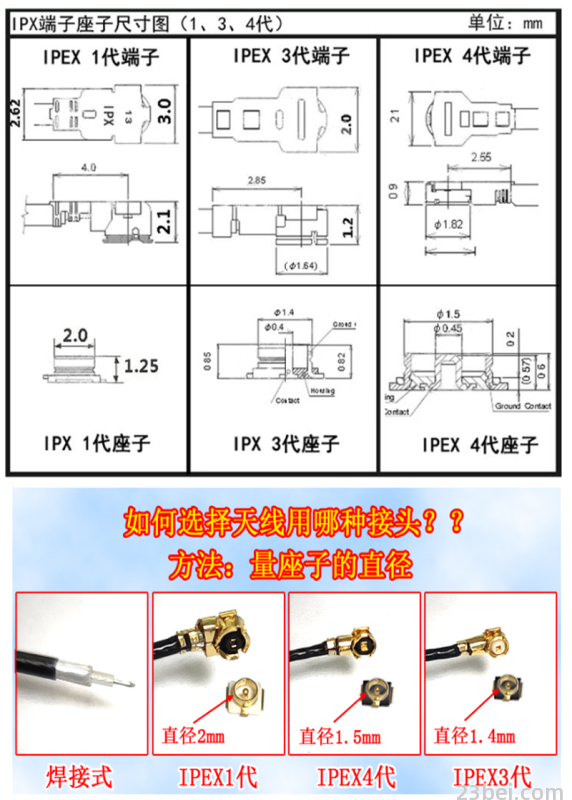

尺寸规格：



PCB尺寸：
