J型天线组成结构以及各部分长度在线计算器_三贝计算网_23bei.com

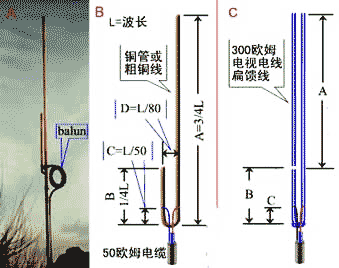

【J型天线组成结构示意图】
J型天线

设计频率(MHz)
A段长度
B段长度
C段长度
D段长度

设计频率(MHz)
输出单位



好东西得来不易,【一键收藏】本计算器!请先【登录】或【注册】。

CTRL+A :选中全部,CTRL+C:复制,CTRL+V:粘贴。【注册】【APP客户端】【使用必读

分类:电子电路 标签:J型天线 组成结构 各部分长度  工具ID:759

输入天线的设计频率(MHz),点击计算按钮,可快速求出J型天线各部分长度(包括英尺、英寸、米、厘米、毫米等单位)。

J型天线又叫波兰人天线,其特点是辐射仰角低且有一定的增益,效率约是1/4 GP天线的二倍。

J型天线的组成结构如上图所示:上边的部分是辐射段,下边的部分是匹配段。调整好的J型天线的阻抗为纯阻50欧,其可直接与50Ω同轴电缆连接。

J型天线因制作简单,取材容易,一直受调频发射机爱好者青睐,制作时可以选用1 mm左右的空调铜管,按照酥软件计算的尺寸制作,无需专业工具制作就能获很好的效果。如找不到铜管,也可以用2.5平方的铜线制作。
