任意矩形裤衩三通风管钣金展开面积,计重/报价计算公式
【裤衩三通风管图示】
裤衩三通风管图示
总面积
侧面面积
平面面积
计重/报价
直径Da
直径Db
直径Dc
左口内半径R1
右口内半径R2
厚度H
单重/单价(选填)
计重/报价方式
圆周率(π):


CTRL+A :选中全部,CTRL+C:复制,CTRL+V:粘贴。 使用必读

分类: 材料报价 标签:任意矩形裤衩三通风管钣金展开面积 工具ID:1002 阅读:12 收藏

输入任意矩形三通风管钣金的入口直径(Da)、出口直径(Db)、出口直径(Dc)、厚度(侧高,H)、左出口内弧A1半径(R1)、右出口内弧A2半径(R2)等已知变量,点击计算按钮,可快速求出展开面积(S)、侧面面积、平面面积等未知变量。

本软件适用于任意矩形裤衩三通风管展开面积的计算,当右侧出口尺寸较小时,通过调整R2的尺寸,使其与左出口中心线对齐。

当输入单重(单位面积的重量)不为空时,可求出该风管对应面积的总重量。

当输入单价(单位面积的价格)不为空时,可求出该风管对应面积的总价格。

关于单位的说明:单位可以是mm、cm、m等任意单位,单输出结果与之相对应分别为mm^2、cm^2、m^2。

矩形三通风管展开面积的相关计算公式如下图所示。

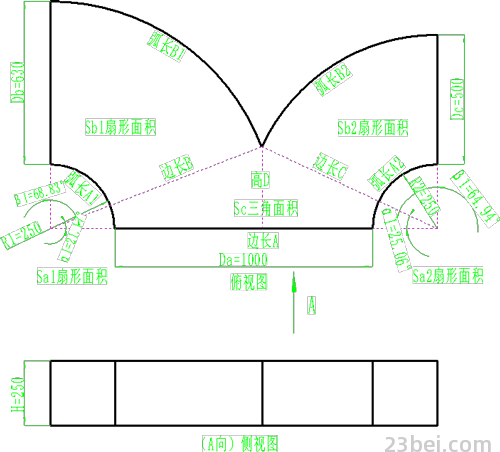

(图一)辅助计算尺寸图:

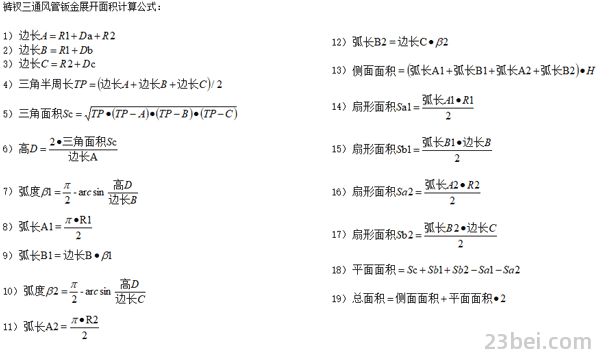

(图二)相关计算公式:
