色标电容(4环电容),聚酯电容色码容值在线计算器

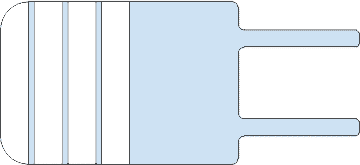

【色标电容(4环电容)示意图】

标称容值
误差率
容值范围

色环一(左一)
色环二(左二)
色环三(左三)
色环四(左四)


CTRL+A :选中全部,CTRL+C:复制,CTRL+V:粘贴。 使用必读本站支持微信扫码登录了除了计算器还有这些功能可用

分类: 电子电路 标签:色标电容4环电容聚酯电容色码容值 工具ID:753 阅读:434 收藏

按顺序选择正确的色环(左侧为一),本软件可快速求出对应的标称容值误差率容值范围等结果。

4环电容的第1环以及第2环分别表示电阻器阻值的第1位和第2位有效值,第3环表示倍率,也就是第2位有效值后面零的个数。第4环表示阻值的误差。

环的颜色对应的数据:棕1,红2,橙3,黄4,绿5,蓝6,紫7,灰8,白9,黑0。

第4环的误差:黑:±20%,棕:±1%,红:±2%,绿:±0.5%,蓝:±0.25%,紫:±0.1%,白:+50%-20%,金:±5%,银:±10%

注:也有部分文档认为白色表示误差为±10%。

色标法:表示方法和电阻相同,单位一般为pF。小型电解电容器的耐压也有用色标法的,位置靠近正极引出线的根部,
