| 【等效介电常数εeff与微带线特性阻抗Zo计算公式】 |
 |
| 相对介电常数εr | |
| 微带线线宽w(mm?mil) | |
| 微带线厚度t(mm) | |
| 介质层厚度h(mm) | |
| 等效介电常数εeff | |
| 特征阻抗Zo(Ω) |
CTRL+A ：选中全部，CTRL+C：复制，CTRL+V：粘贴。 【使用必读】【本站支持微信扫码登录了】【除了计算器还有这些功能可用】
分类： 电子电路 标签：微带线特性阻抗Zo等效介电常数 工具ID：764 阅读：9344 收藏
输入相对介电常数εr、微带线线宽w(mm？mil)、微带线厚度t(mm)、介质层厚度h(mm)等已知变量，点击计算按钮，可快速求出等效介电常数εeff和微带线特性阻抗Zo等结果。

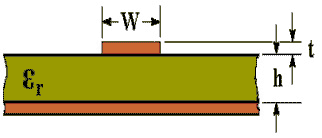

在射频电路及高速数字电路设计的过程中，传输线阻抗控制必不可少。微带线是最受欢迎的传输线形式，给定微带线线宽w，微带线厚度t，PCB板材的相对介电常数εr，这款计算器便可以快速地计算出微带线的特征阻抗Zo。
PCB采用FR4材质，相对介电常数为4.4。
PCB板厚一般为：0.4，0.6，0.8，1.0，1.2，1.5，1.6，2.0，2.4，3.0，3.4 ，单位mm。
PCB铜铂厚度一般分为：18μm（0.5oz），35μm（1oz）70μm（2oz），105μm（3oz），140μm（4oz）等。
例如：相对介电常数为4.4，板厚1.0mm，铜铂厚0.035mm，求多大线宽匹配特征阻抗Zo为50(Ω)？
计算结果为：当线宽为72mil(即，1.8288 mm )时匹配特征阻抗Zo为50.2911(Ω)。
mm与mil单位换算计算器：mil,mm,in,cm单位转换在线计算器

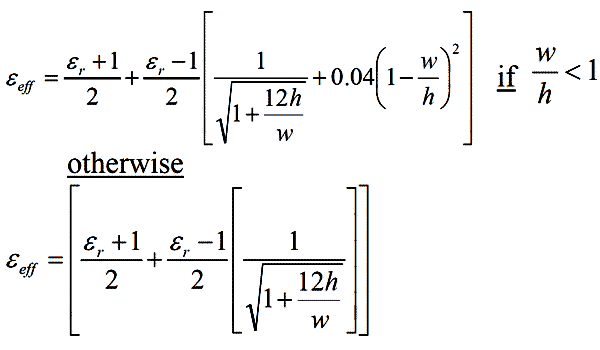

相对介电常数εr 与等效介电常数εeff计算公式如下：

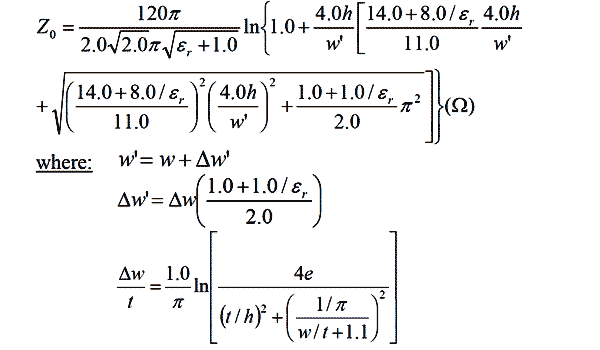

微带线阻抗Zo计算公式如下：
