【惠斯顿电桥原理与计算公式】 |
输入电压Vin(V) | |
电阻R1 | |
电阻R2 | |
电阻R3 | |
电阻Rx | |
输出电压Vb(V) |
CTRL+A :选中全部,CTRL+C:复制,CTRL+V:粘贴。 【使用必读】【本站支持微信扫码登录了】【除了计算器还有这些功能可用】
分类: 电子电路 标签:惠斯顿电桥典型电路 工具ID:812 阅读:2220 收藏

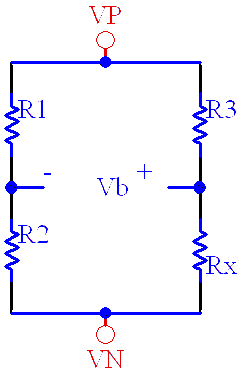

惠斯顿电桥典型电路原理如上图所示,输入输入电压Vin(V)、电阻R1、电阻R2 、电阻R3、电阻Rx、输出电压Vb(V)等6个变量中任意5个已知变量,点击计算按钮,可快速求出未知变量。
当惠斯顿电桥完全平衡时,右边电阻等于左侧电阻(即R1=R3, R2=Rx),桥两端的电压Vb为零。当,由于任意一个电阻发生变化时,电桥变得不平衡,出现一个电压差Vb。惠斯登电桥常应用于:应变计,压力计,传感器等设备。
注:输入电压Vin(V)=VP-VN。电阻的单位可以是Ω、kΩ、MΩ等,单位保持一至即可。
电桥电压的计算相关计算公式如下:
VB= Vin*[Rx/(R3+Rx)- R2/(R1+R2)]
如果R3=R1, 和 Rx= R2+delta, 然后
VB= Vin*[ (R2+delta)/(R1+R2+delta)-R2/(R1+R2)]
现在,如果我们假设delta比R1 + R2的小,那么
VB= ~ Vin*[delta/(R1+R2)]
因此,我们可以看到,桥电压约成正比错误delta,由电阻总和除以一边。
由于桥电压,我们可以计算为一个未知的电阻值。
(R1+R2)*(R3+Rx)*VB/Vin= Rx*(R1+R2)+ R2*(R3+Rx)
Rx*(R1+R2)*VB/ Vin + R3* (R1+R2)VB/Vin= Rx*R1+Rx*R2 - R2*R3- Rx*R2
Rx*R1 - Rx*(R1+R2)*VB/ Vin = R2*R3 + R3* (R1+R2)VB/Vin
Rx = (R2*R3 + R3* (R1+R2)VB/Vin )/ (R1- (R1+R2)*VB/ Vin)
