DC-DC升降压芯片(MC34063A/33063)典型电路与元件参数在线计算
【MC34063A/33063电源芯片外围元件参数计算】
输入电压(V)
输出电压(V)
输出电流(mA)
波纹电压(mV,pp)
振荡频率(kHz)
(结果)定时电容(Ct)
(结果)峰值电流(Ipk)
(结果)限流电阻(Rsc)
(结果)电感(Lmin)
(结果)滤波电容(Co)
(结果)电阻(R1,R2)

输入电压(V)
输出电压(V)
输出电流(mA)
波纹电压(mV,pp)
振荡频率(kHz)


CTRL+A :选中全部,CTRL+C:复制,CTRL+V:粘贴。 使用必读本站支持微信扫码登录了除了计算器还有这些功能可用

分类: 电子电路 标签:DC-DC升降压芯片MC34063A33063典型电路元件参数 工具ID:820 阅读:1014 收藏

输入输入电压(V)、输出电压(V)、输出电流(mA)、波纹电压(mV,pp)、振荡频率(kHz)等需求参数,点击计算按钮,可快速求出定时电容(Ct)、峰值电流(Ipk)、限流电阻(Rsc)、电感(Lmin)、滤波电容(Co)、电阻(R1,R2)等元件参数。

MC34063包含DC/DC变换器所需的主要功能的单片控制电路,多用于升压变换器、降压变换器、反向器的控制核心部分。

MC34063的基本结构及引脚图功能:

1脚:开关管T1集电极引出端;

2脚:开关管T1发射极引出端;

3脚:定时电容ct接线端;调节ct可使工作频率在100—100kHz范围内变化;

4脚:电源地;

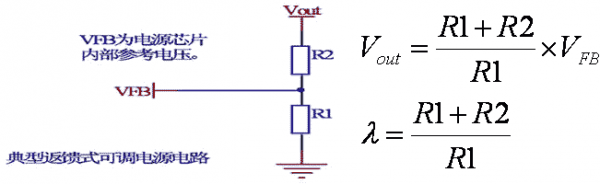

5脚:电压比较器反相输入端,同时也是输出电压取样端;使用时应外接两个精度不低于1%的精密电阻;

6脚:电源端;

7脚:负载峰值电流(Ipk)取样端;6,7脚之间电压超过300mV时,芯片将启动内部过流保护功能;

8脚:驱动管T2集电极引出端。

根据用法不同,可分为升压电路、降压电路、电压反向电路等三种,其典型电路原理呼如下图所示:

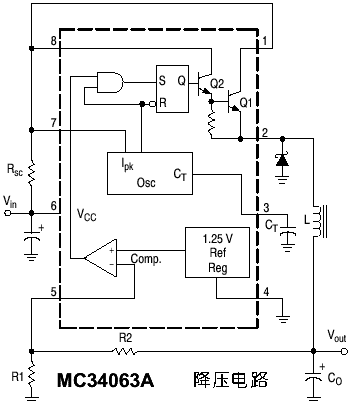

1)降压电路:

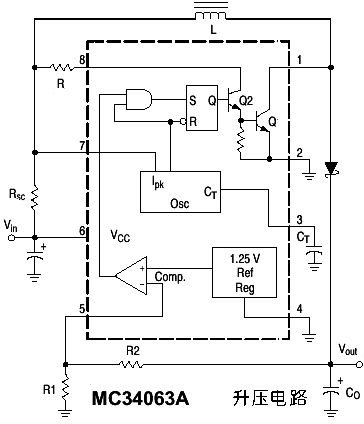

2)升压电路:

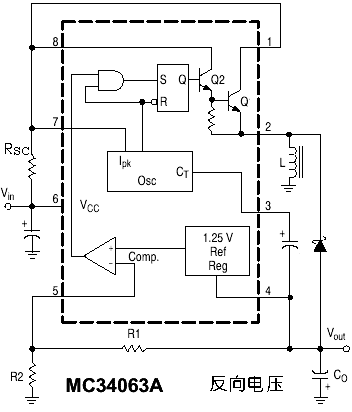

3)电压反向电路:
