音频前置放大器典型电路原理图与设计参数在线计算器
【音频前置放大器典型电路原理图与参数计算】
音频前置放大器典型电路
低频衰减(频率)
低频断点(频率)
中频断点(频率)
高频断点(频率)

R2=(kΩ)
R3=(kΩ)
R4=(kΩ)
C1=(nF)
C2=(pF)
C3=(μF)


CTRL+A :选中全部,CTRL+C:复制,CTRL+V:粘贴。 使用必读本站支持微信扫码登录了除了计算器还有这些功能可用

分类: 电子电路 标签:音频前置放大器典型电路原理图设计参数 工具ID:819 阅读:208 收藏

按典型电路原理图,输入参数R2、R3、R4、C1、C2、C3等已知参数,点击计算按钮,可快速求出低频衰减(频率)、低频断点(频率)、中频断点(频率)、高频断点(频率)以及对应位置的增益Gain等结果。

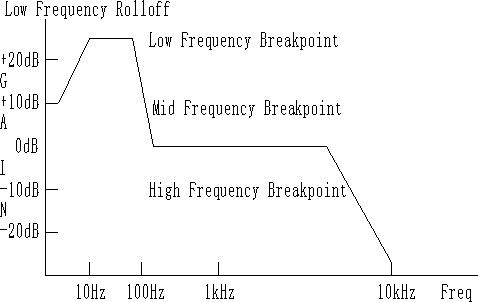

频谱曲线示意图:

前置放大器(也叫前级放大器)是指把音频(如AUX、MIC)信号放大至功率放大器所能接受的输入范围, 前置放大器功能有两个:一是要选择所需要的音源信号,并放大到额定电平;二是要进行各种音质控制,以美化声音。前置放大器的基本组成有:音源选择、输入放大和音质控制等电路,源选择电路的作用是选择所需的音源信号送入后级,同时关闭其他音源通道,输入放大器的作用是将音源信号放大到额定电平,通常是1V左右。音质控制的作用是使音响系统的频率特性可以控制,以达到高保真的音质;或者根据聆听者的爱好,修饰与美化声音。
