电压转电流恒流源电路原理知识详解

分类：电子,单片机 作者：myerob 标签：电压 电流 恒流源 电路原理 知识 详解 阅读：110 收藏
导读：
上图中 Vin 为电压输入端，节点 b 为电流输出端，RL是模拟负载。推导过程：根据“虚断”的概念由下一条反馈支路得到 Vb = 2 * V3 - Vin ①由上一条反馈支路得到 Va = 2 * V…

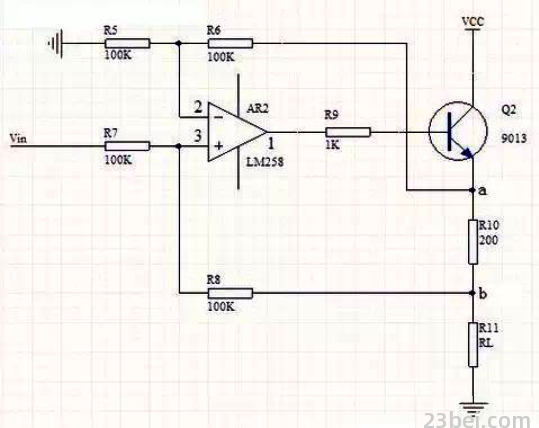

上图中 Vin 为电压输入端，节点 b 为电流输出端，RL是模拟负载。

推导过程：

根据“虚断”的概念

由下一条反馈支路得到 Vb = 2 * V3 - Vin ①

由上一条反馈支路得到 Va = 2 * V2

根据“虚短”可知 V2 = V3，所以 Va = 2 * V3 ②

列b 点的节点电流方程：IL = Vb / RL = [Va - Vb] / R10 + [V3-Vb] / R8

将①、②代入，得到：IL = Vin / R10 + (Vin - V3) / R8

因为 R8 >> R10，忽略后项，得到负载电流：IL = Vin / R10


可以看出负载电流是与负载大小无关的表达式

如将标准的 0-10V 电压信号转换为 0-20mA 的标准信号，只须令 R10 = 500Ω。同理，如转换 0-5V 的电压信号，令 R10 = 250Ω。

带载能力：

带载能力取决于Q2允许承受的电流和 VCC 的供电能力，以典型的工业标准信号 0-10V 到 0-20mA 的转换为例，Q2 至少要能承受 20mA 电流（一般的三极管都能满足），VCC 电压最小 18V。

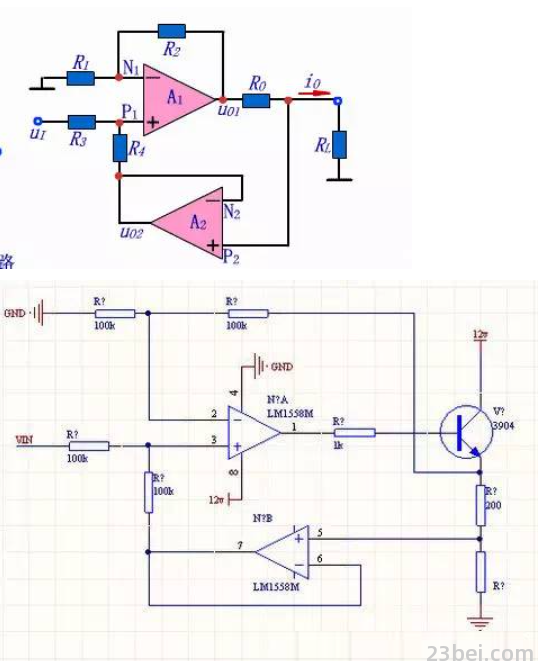

实际应用中可将反馈电阻 R8 换成了运放电压跟随器，反正 LM258 是双运放，另一路空着也是空着，不用白不用。
