电压稳压器LM317的典型应用电路总结

分类：电子,单片机 作者：myerob 标签：电压 稳压器 LM317 典型 应用电路 总结 阅读：504 收藏
导读：
电路一：这个电路是LM317最基本的应用电路，在使用的过程中要注意最小压差不得小于4V和最大压差不得大于37V，小于4V电路将不工作，大于37V将导致集成电路的损坏。电路二：在需要使用大电流的情况下可…

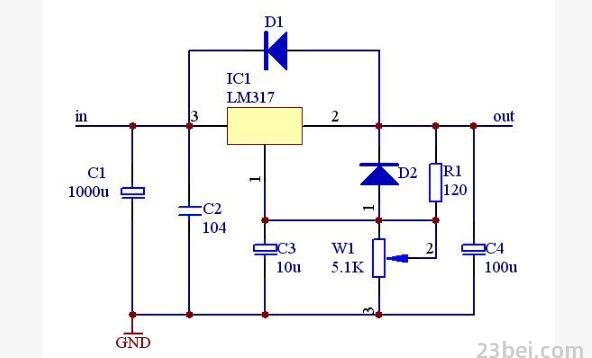

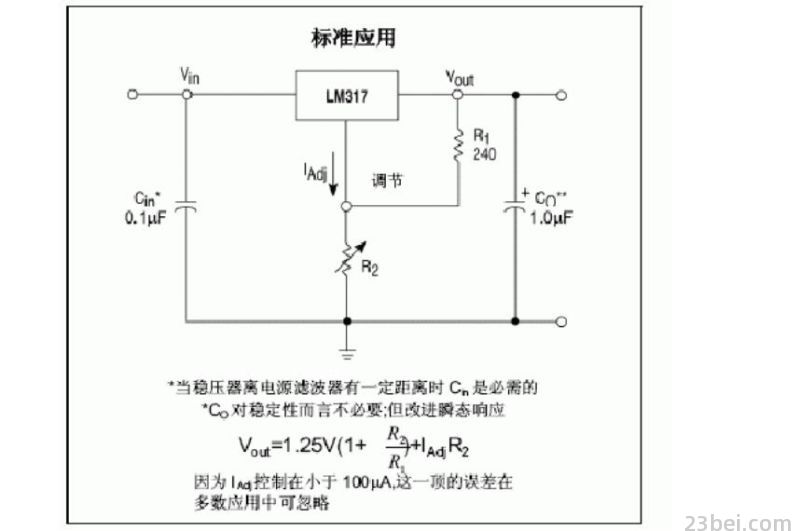

电路一：

这个电路是LM317最基本的应用电路，在使用的过程中要注意最小压差不得小于4V和最大压差不得大于37V，小于4V电路将不工作，大于37V将导致集成电路的损坏。

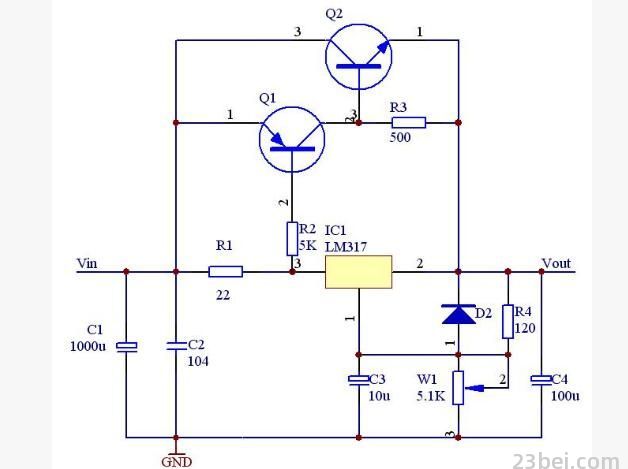

电路二：

在需要使用大电流的情况下可用大功率管对电路进行扩流，这个电路是使用PNP型大功率三极管对LM317进行扩流。

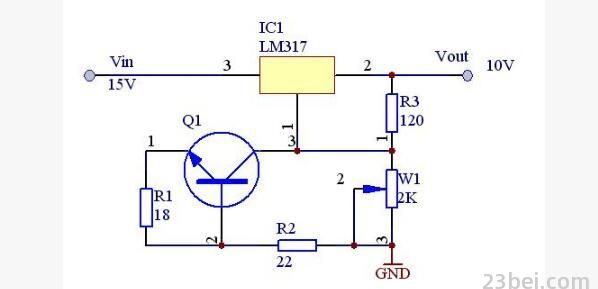

电路三：

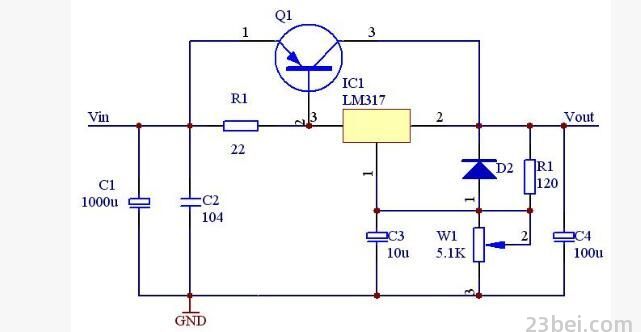

这个电路是使用NPN型大功率三极管进行扩流，效果很好，我曾经将电流扩到5A，电路仍然工作稳定。

电路四：

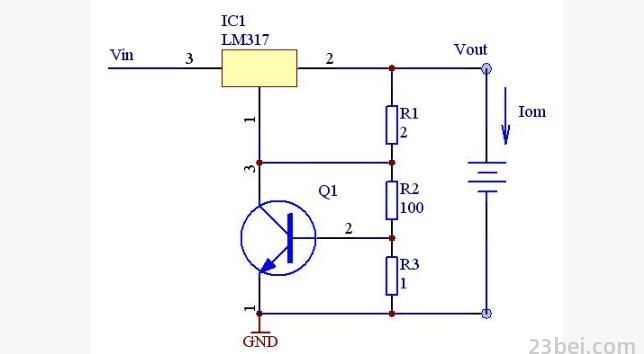

具有限流保护的充电电路Iom=0.6/1=0.6A，调整R3可调整充电电流。

电路五：

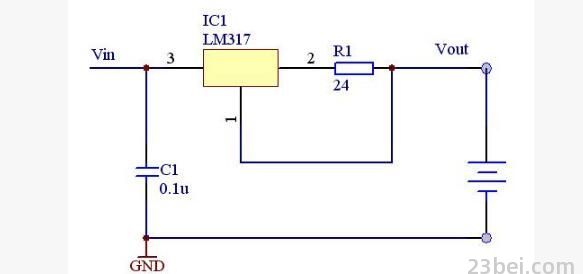

恒流电池充电电路。Io=1.25/24=52mA　改变电阻R1的数值，可提供不同的充电电流。

电路六：

高稳定度的集成稳压电路。

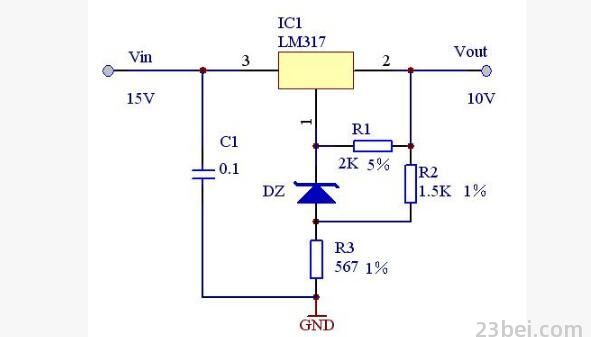

电路七：

高精度高稳定性的+10V稳压电源电路。

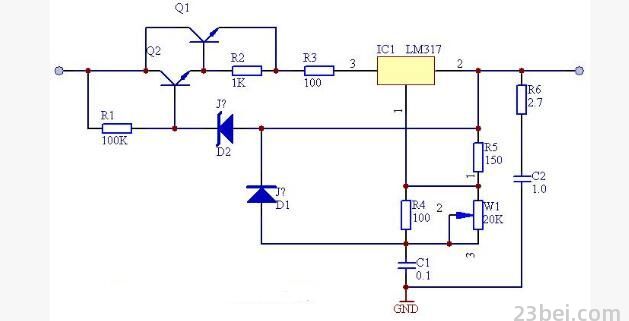

电路八：

1.25～160连续可调的集成稳压电源。

电路九：

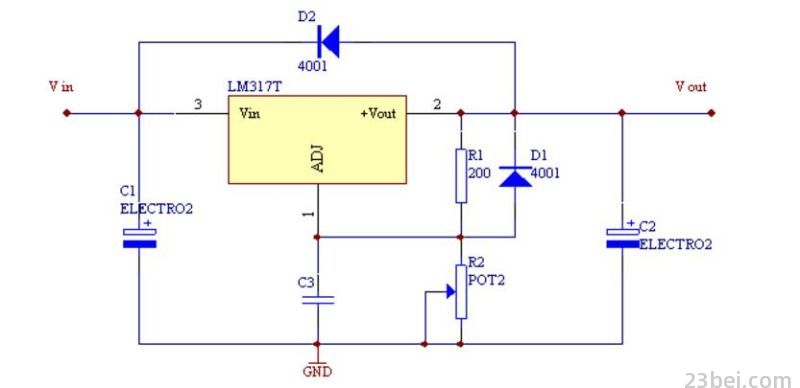

Im317可调稳压电路图图LM317是普通的可调集成稳压器，最大输出电流为2.2A，输出电压范围为1.25~~37V。电路图如下：

 1，2脚之间为1.25V电压基准。为保证稳压器的输出性能R1应小于240欧姆。改变R2阻值即可调整稳压电压值。D1，D2用于保护LM317。

电路十：

电路十一：

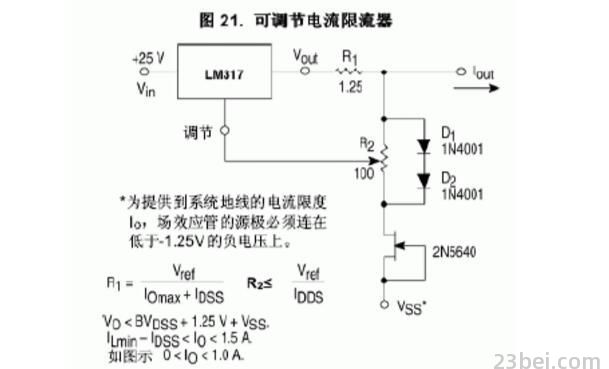

LM317可调节电流限流器的应用电路图

电路十二：

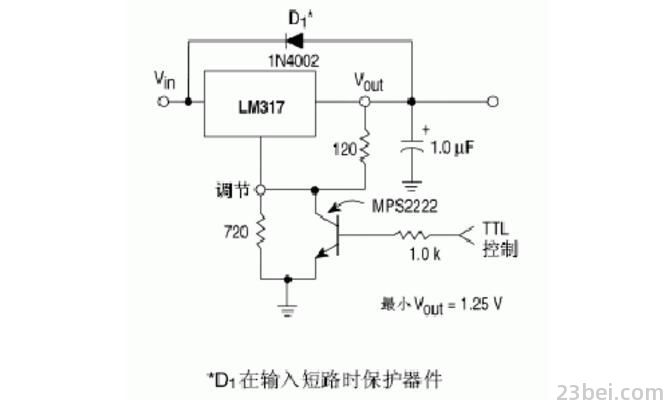

LM317的5.0V电子关断稳压器应用电路图
