【两个串联,并联线圈互感电感量计算公式】

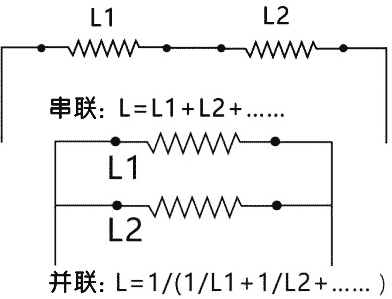

两个串联并联线圈示意图

线圈1的电感L1
线圈2的电感L2
互感系数k
两线圈的互感M
(正向)串联电感La
(反向)串联电感Lb
(正向)并联电感Lc
(反向)并联电感Ld

线圈1的电感L1
线圈2的电感L2
互感系数k



好东西得来不易,【一键收藏】本计算器!请先【登录】或【注册】。

CTRL+A :选中全部,CTRL+C:复制,CTRL+V:粘贴。【注册】【APP客户端】【使用必读

分类:电子电路 标签:串联 并联 线圈 互感 电感量  工具ID:789

输入线圈1的电感L1、线圈2的电感L2、线圈耦合系数k等已知变量,点击计算按钮,可快速求出两线圈的互感M、(正向)串联电感La、(反向)串联电感Lb、(正向)并联电感Lc、(反向)并联电感Ld等结果。

注:电感L1和电感L2的单位可以是nH、μH、……等任意类型,两者一致即可。

两线圈的连接方法如上图所示。其中图a和图b分别为正、反向串联;图c和图d分别为正、反向并联。

互感M有正负,图a和图c的接法互感M为正,图b和图d的接法互感M为负。两个线圈之间的互感M为:如上图中公式1所示。

串联电感如上图公式2所示,并联电感如上图公式3所示。

互感的大小,取决两个线圈的结构和两个线圈的相对位置以及导磁物质。当K=1时,M=L1L2,这时的耦合称为全耦合,它表示一个线圈产生的磁通全部从另一个线圈通过(没有漏磁通)。但在实际应用中,无论任何结构的两个线圈总会产生漏磁通,因此,耦合系数k总是一个小于1的数。一般带有铁芯的变压器漏感都比较小,因此,变压器初、次级线圈之间的偶合系数可以认为约等于1。

【10个常电感量】相关计算器:

1)圆截面直导线(电感量)计算公式与在线计算器

2)同轴电缆线(电感量)计算公式与在线计算器

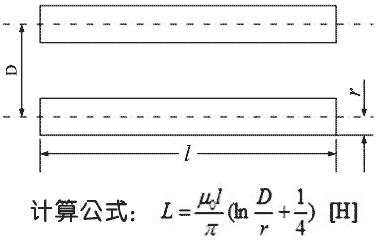

3)双线制平行传输线(电感量)计算公式与在线计算器

4)双线制平行传输线(互感量)计算公式与在线计算器

5)圆环线圈(电感量)计算公式与在线计算器

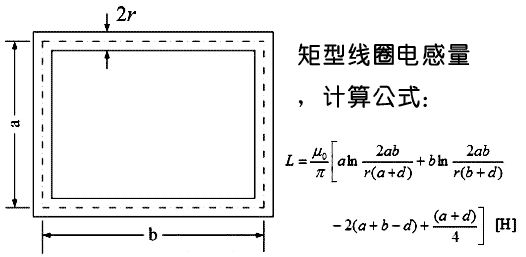

6)矩形线圈(电感量)计算公式与在线计算器
