变压器线圈(电感量)计算公式与在线计算器
【变压器线圈电感量计算公式】

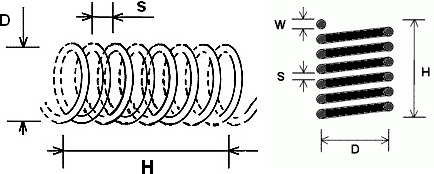

变压器示意图
变压器铁芯磁回路平均长度l(mm?m)
线圈匝数N(匝)
铁芯磁回路平均半径R(mm?m)
铁芯磁回路平均直径D(mm?m)
铁芯磁回路平均截面积S(mm^2?m^2)
变压器铁芯导磁率μ
(结果)螺旋线圈电感量L

变压器铁芯磁回路平均长度l(mm?m)
线圈匝数N(匝)
变量三(R?D?S)
变压器铁芯导磁率μ
(变量三)半径?直径?截面
长度单位
导磁率单位



CTRL+A ：选中全部，CTRL+C：复制，CTRL+V：粘贴。 【使用必读】【本站支持微信扫码登录了】【除了计算器还有这些功能可用】

分类： 电子电路 标签：变压器线圈电感量 工具ID：788 阅读：8128 收藏

输入变压器铁芯磁回路平均长度l(mm?m)、线圈匝数N(匝)、铁芯磁回路平均半径R(mm?m)、铁芯磁回路平均直径D(mm?m)或铁芯磁回路平均截面积S(mm^2?m^2) 、变压器铁芯导磁率μ(H/m)等已知参数，点击计算按钮，可快速求出变压器线圈电感量L。

【特别提示】上式是用来计算变压器线圈电感的计算公式。

由于变压器铁芯的磁回路基本是封闭的，变压器铁芯的平均导磁率相对来说比较大。铁芯的导磁率一般在产品技术手册中都会给出，但由于大多数开关电源变压器的铁芯都留有气隙，留有气隙的磁回路会出现磁场强度以及磁感应强度分布不均匀，因此，上述计算公式中的导磁率只能使用平均导磁率，技术手册中的数据不能直接使用。
在这种情况下，最好的方法是先制作一个简单样品，例如，在某个选好的变压器铁芯的骨架上绕一个简单线圈（比如匝数为10），然后对线圈的电感量进行测试，或者找一个已知线圈匝数与电感量的样品作为参考。知道了线圈样品的电感量后，只需把已知参数代入上述计算公式，即可求出其它未知参数，然后把所有已知参数定义为一个常数k；最后电感的计算公司就可以简化为：L=kN2，这样，电感量的计算就变得非常简单。
