【圆截面直导线的电感量计算公式】
圆截面直导线电感量计算公式

导线长度l(m)
导线半径r(mm?m)
导线直径d(mm?m)
导线截面积s(mm^2?m^2)
真空导磁率μ0
圆截面直导线的电感L

导线长度l(m)
变量二(r?d?s)
变量二类型
变量二单位



好东西得来不易,【一键收藏】本计算器!请先【登录】或【注册】。

CTRL+A :选中全部,CTRL+C:复制,CTRL+V:粘贴。【注册】【APP客户端】【使用必读

分类:电子电路 标签:圆截面 直导线 电感量  工具ID:780

输入圆截面直导线的导线长度l(m)、导线半径r(mm?m)、导线直径d(mm?m)或导线截面积s(mm^2?m^2)等已知变量,点击计算按钮,可快速求出圆截面直导线的电感量值。

μ0:表示真空导磁率,μ0=4π10^-7   [H/m]  (为固定值)。

计算公式如上图所示:此公式为l>>r的条件下的计算公式。当圆截面直导线的外部有磁珠时,简称磁珠,磁珠的电感是圆截面直导线的电感的ur倍,ur是磁芯的相对导磁率,ur=uWu0,u为磁芯的导磁率,也称绝对导磁率,ur是一个无单位的常数,它很容易通过实际测里来求得。

在开关电源电路设计或电路试验过程中,经常要对线圈或导线的电感以及线圈的匝数进行计算,以便对电路参数进行调整和改进。本计算软件能够帮助设计人员快速计算出对应电感量。

【10个常电感量】相关计算器:

1)圆截面直导线(电感量)计算公式与在线计算器

2)同轴电缆线(电感量)计算公式与在线计算器

3)双线制平行传输线(电感量)计算公式与在线计算器

4)双线制平行传输线(互感量)计算公式与在线计算器

5)圆环线圈(电感量)计算公式与在线计算器

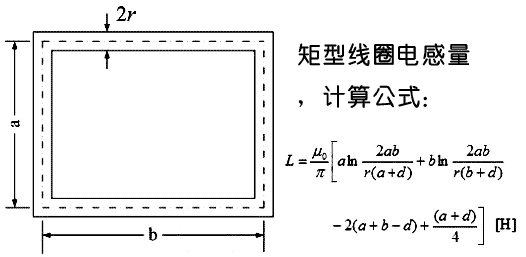

6)矩形线圈(电感量)计算公式与在线计算器

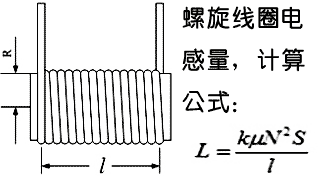

7)单层绕组(螺旋线圈)(电感量)计算公式与在线计算器

8)多层绕组(螺旋线圈)(电感量)计算公式与在线计算器

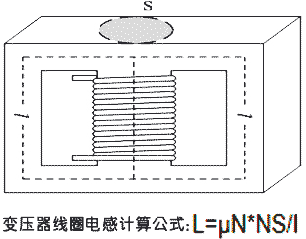

9)变压器线圈(电感量)计算公式与在线计算器
