两个串联,并联线圈互感(电感量)计算公式与在线计算器
【两个串联,并联线圈互感电感量计算公式】
两个串联并联线圈示意图
线圈1的电感L1
线圈2的电感L2
互感系数k
两线圈的互感M
(正向)串联电感La
(反向)串联电感Lb
(正向)并联电感Lc
(反向)并联电感Ld

线圈1的电感L1
线圈2的电感L2
互感系数k



CTRL+A ：选中全部，CTRL+C：复制，CTRL+V：粘贴。 【使用必读】【本站支持微信扫码登录了】【除了计算器还有这些功能可用】

分类： 电子电路 标签：串联并联线圈互感电感量 工具ID：789 阅读：4683 收藏

输入线圈1的电感L1、线圈2的电感L2、线圈耦合系数k等已知变量，点击计算按钮，可快速求出两线圈的互感M、(正向)串联电感La、(反向)串联电感Lb、(正向)并联电感Lc、(反向)并联电感Ld等结果。

注：电感L1和电感L2的单位可以是nH、μH、……等任意类型，两者一致即可。

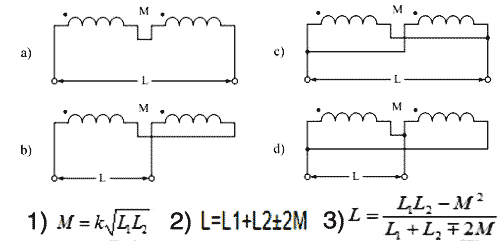

两线圈的连接方法如上图所示。其中图a和图b分别为正、反向串联；图c和图d分别为正、反向并联。

互感M有正负，图a和图c的接法互感M为正，图b和图d的接法互感M为负。两个线圈之间的互感M为：如上图中公式1所示。

串联电感如上图公式2所示，并联电感如上图公式3所示。

互感的大小，取决两个线圈的结构和两个线圈的相对位置以及导磁物质。当K=1时，M=√L1L2，这时的耦合称为全耦合，它表示一个线圈产生的磁通全部从另一个线圈通过（没有漏磁通）。但在实际应用中，无论任何结构的两个线圈总会产生漏磁通，因此，耦合系数k总是一个小于1的数。一般带有铁芯的变压器漏感都比较小，因此，变压器初、次级线圈之间的偶合系数可以认为约等于1。
