(无源)巴特沃斯(LC,PI形)高通滤波器典型电路设计参数在线计算器
【巴特沃斯(LC,PI形)高通滤波器典型电路】
LC元件数目(1~11)
截止频率fc
阻抗Zo
频率单位
阻抗单位



CTRL+A ：选中全部，CTRL+C：复制，CTRL+V：粘贴。 【使用必读】【本站支持微信扫码登录了】【除了计算器还有这些功能可用】

分类： 电子电路 标签：巴特沃斯LCPI形高通滤波器典型电路设计参数 工具ID：769 阅读：3955 收藏

输入LC元件数目(1~11)、截止频率fc、阻抗Zo 等已知参数，点击计算按钮，可快速求出，巴特沃斯(LC,PI形)高通滤波器典型电路设计中电感和电容的值。

本计算软件支持电路中电感和电容的数目最多为11个。

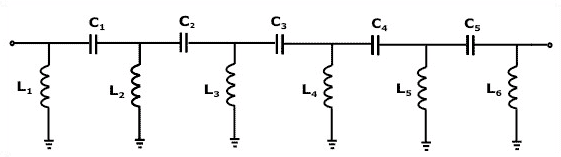

巴特沃斯(LC,PI形)高通滤波器典型电路如下图所示：

巴特沃斯滤波器的特点是通频带内的频率响应曲线最大限度平坦，没有起伏，而在阻频带则逐渐下降为零。 在振幅的对数对角频率的波特图上,从某一边界角频率开始,振幅随着角频率的增加而逐步减少,趋向负无穷大。

一阶巴特沃斯滤波器的衰减率为每倍频6分贝，每十倍频20分贝。二阶巴特沃斯滤波器的衰减率为每倍频12分贝、三阶巴特沃斯滤波器的衰减率为每倍频18分贝、如此类推。巴特沃斯滤波器的振幅对角频率

单调下降，并且也是唯一的无论阶数，振幅对角频率曲线都保持同样的形状的滤波器。只不过滤波器阶数越高，在阻频带振幅衰减速度越快。其他滤波器高阶的振幅对角频率图和低阶数的振幅对角频率有不同的形状。
