(无源)切比雪夫(LC,PI形)高通滤波器典型电路设计参数在线计算器
【切比雪夫(LC,PI形)高通滤波器典型电路】
LC元件数目(1~11)
截止频率fc
阻抗Zo
波纹ripple(dB)
频率单位
阻抗单位



CTRL+A ：选中全部，CTRL+C：复制，CTRL+V：粘贴。 【使用必读】【本站支持微信扫码登录了】【除了计算器还有这些功能可用】

分类： 电子电路 标签：切比雪夫LCPI形高通滤波器设计参数典型电路 工具ID：767 阅读：4401 收藏

输入LC元件数目(1~11)、截止频率fc、阻抗Zo 、波纹ripple(dB)等已知参数，点击计算按钮，可快速求出，切比雪夫(LC,PI形)高通滤波器典型电路设计中电感和电容的值。

本计算软件支持电路中电感和电容的数目最多为11个。

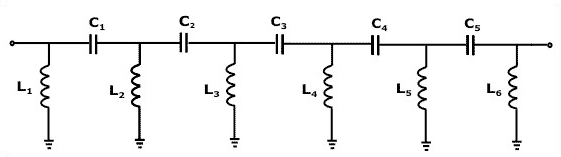

切比雪夫(LC,PI形)高通滤波器典型电路如下图所示：

hebyshev型滤波器的命名是为了纪念Pafnuty Chebyshev，因为它们的数学特征来自切比雪夫多项式。切比雪夫滤波器是模拟或数字滤波器，具有比巴特沃斯滤波器更陡峭的滚降和更多的通带纹波或阻带纹波。

切比雪夫滤波器具有以下特性：它们将理想滤波器特性与滤波器范围内的实际滤波器特性之间的误差降至最小，但通带中存在波纹。切比雪夫滤波器提供超过-3 db点的更高衰减率。与巴特沃斯滤波器相比，切比雪夫滤波器对元件容差更敏感。

对于偶数阶滤波器，所有纹波均高于直流归一化的通带增益响应，因此截止频率为0 dB。对于奇数阶滤波器，所有纹波都低于直流归一化的通带增益响应，因此截止频率为 -(纹波)dB。

高通滤波器是一种通过高频的滤波器，但会衰减低于截止频率的频率。
