多层绕组(螺旋线圈)(电感量)计算公式与在线计算器
【多层绕组线圈(螺旋线圈)电感量计算公式】
多层绕组线圈(螺旋线圈)示意图
螺旋线圈长度l(mm?m)
螺旋线圈总匝数N(匝)
螺旋线圈平均半径R(mm?m)
螺旋线圈平均直径D(mm?m)
螺旋线圈平均截面积S(mm^2?m^2)
螺旋线圈厚度t(mm?m)
长冈系数k(2R/l)
系数c(l/t)
(结果)螺旋线圈电感量L

螺旋线圈长度l(mm?m)
螺旋线圈总匝数N(匝)
变量三(R?D?S)
螺旋线圈厚度t(mm?m)
(变量三)半径?直径?截面
长度单位



CTRL+A :选中全部,CTRL+C:复制,CTRL+V:粘贴。 使用必读本站支持微信扫码登录了除了计算器还有这些功能可用

分类: 电子电路 标签:多层绕组螺旋线圈电感量 工具ID:787 阅读:5468 收藏

本软件适用于多层绕组线圈电感量的计算。

输入多层绕组线圈的螺旋线圈长度l(mm?m)、螺旋线圈匝数N(匝)、螺旋线圈半径R(mm?m)、螺旋线圈直径D(mm?m)或螺旋线圈截面积S(mm^2?m^2)、螺旋线圈厚度t(mm?m)等已知参数,点击计算按钮,可快速求出多层绕组线圈的电感量。

计算公式如上图所示:式中,k:长冈系数(由2R/I决定,对照表1),系数c(由l/t决定,对照表2)。

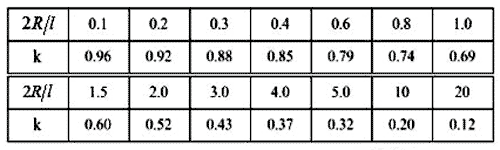

系数k对照表1:

系数c对照表2:

本软件中:长冈系数k与2R/I对应关系如下:即(相邻两值中间数)为分界点,如:

当(2R/I)小于等于0.15时,k的取值为0.96。

当(2R/I)小于等于0.25时,k的取值为0.92。

当(2R/I)小于等于0.35时,k的取值为0.88。

以此类推,……

本软件中:系数c与l/t对应关系如下:即(相邻两值中间数)为分界点,如:

当(l/t)小于等于2.5时,k的取值为0。

当(l/t)小于等于7.5时,k的取值为0.23。

以此类推,……

当(l/t)大于25时,k的取值为0.32。

【特别提示】上式是用来计算多层线圈绕组、截面为圆形的空心线圈的电感计算公式。长网系数k可查阅表1,系数c可查阅表2。当线圈内部有磁芯时,与磁芯线圈的电感是空心线圈电感的ur倍,ur是磁芯的相对导磁率。相对导磁率的测试方法很简单,只需把有磁芯的线圈和空心线圈分别进行测试,通过对比即可求出相对导磁率的大小。

【10个常电感量】相关计算器:

1)圆截面直导线(电感量)计算公式与在线计算器

2)同轴电缆线(电感量)计算公式与在线计算器

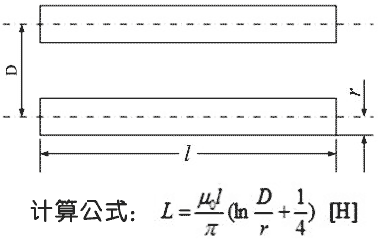

3)双线制平行传输线(电感量)计算公式与在线计算器

4)双线制平行传输线(互感量)计算公式与在线计算器

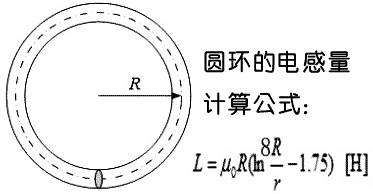

5)圆环线圈(电感量)计算公式与在线计算器

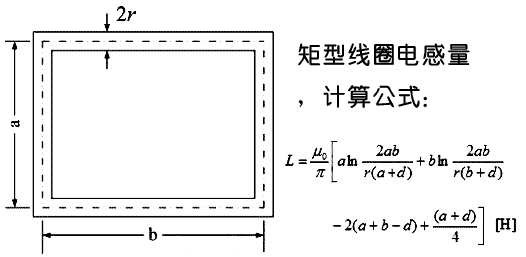

6)矩形线圈(电感量)计算公式与在线计算器

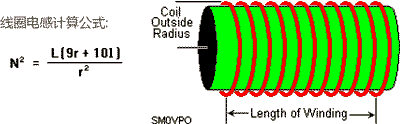

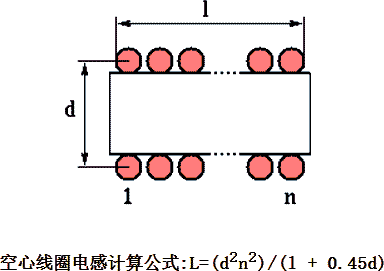

7)单层绕组(螺旋线圈)(电感量)计算公式与在线计算器
