矩形线圈(电感量)计算公式与在线计算器
【矩型线圈电感量计算公式】
矩型线圈示意图
矩形线圈平均长度a(m)
矩形线圈平均宽度b(m)
导线截面半径r(mm?m)
导线截面直径d(mm?m)
导线截面截面积s(mm^2?m^2)
真空导磁率μ0
矩形线圈电感量L(最终结果)
矩形线圈对角线d(djx)
计算过程中间值N(公式4-11)

矩形线圈平均长度a(m)
矩形线圈平均宽度b(m)
变量三(r?d?s)
(变量三)半径?直径?截面
(变量三)单位



CTRL+A ：选中全部，CTRL+C：复制，CTRL+V：粘贴。 【使用必读】【本站支持微信扫码登录了】【除了计算器还有这些功能可用】

分类： 电子电路 标签：矩形线圈电感量 工具ID：785 阅读：5768 收藏

输入矩形线圈的平均长度a(m)、平均宽度b(m)、导线截面半径r(mm?m)、导线截面直径d(mm?m)或导线截面截面积s(mm^2?m^2)等已知变量，点击计算按钮，可快速求出真空导磁率μ0和矩形线圈电感量L等结果。

计算公式如上图所示，其中，μ0：表示真空导磁率，μ0=4π10^-7   [H/m]  （为固定值）。

注：本公式的应用条件是：a>>r，b>>r。

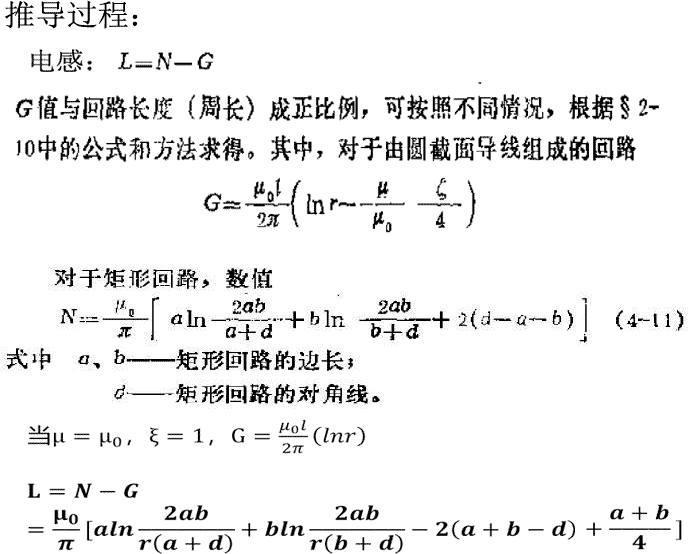

根据《电感计算手册》中矩形电感计算公式推导过程如下图所示：

假设构成回路的导线，其所有部分截面的形状和尺寸都是相同的。在这种条件下，数值G可以写成G=l*H的形式，公式中，H 值与l无关，并对所有部分其值相同，由此得出，公式中最后一项的和为G=l*H，公式中，I=l1+l2+l3+l4+l5……为全部线段的总长。因此，线性回路的电感:L=N-G。
