【圆截面直导线的电感量计算公式】 |
导线长度l(m) | |
导线半径r(mm?m) | |
导线直径d(mm?m) | |
导线截面积s(mm^2?m^2) | |
真空导磁率μ0 | |
圆截面直导线的电感L |
CTRL+A :选中全部,CTRL+C:复制,CTRL+V:粘贴。 【使用必读】【本站支持微信扫码登录了】【除了计算器还有这些功能可用】
分类: 电子电路 标签:圆截面直导线电感量 工具ID:780 阅读:8180 收藏
输入圆截面直导线的导线长度l(m)、导线半径r(mm?m)、导线直径d(mm?m)或导线截面积s(mm^2?m^2)等已知变量,点击计算按钮,可快速求出圆截面直导线的电感量值。
μ0:表示真空导磁率,μ0=4π10^-7 [H/m] (为固定值)。

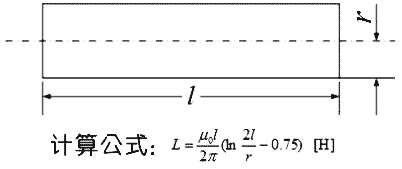

计算公式如上图所示:此公式为l>>r的条件下的计算公式。当圆截面直导线的外部有磁珠时,简称磁珠,磁珠的电感是圆截面直导线的电感的ur倍,ur是磁芯的相对导磁率,ur=uWu0,u为磁芯的导磁率,也称绝对导磁率,ur是一个无单位的常数,它很容易通过实际测里来求得。
在开关电源电路设计或电路试验过程中,经常要对线圈或导线的电感以及线圈的匝数进行计算,以便对电路参数进行调整和改进。本计算软件能够帮助设计人员快速计算出对应电感量。
【10个常电感量】相关计算器:
相关推荐
圆截面直导线(电感量)计算公式与在线计算器
输入圆截面直导线的导线长度l(m)、导线半径r(mm?m)、导线直径d(mm?m)或导线截面积s(mm^2?m^2)等已知变量,点击计算按钮,可快速求出圆截面直导线的电感量值。…
2019-06-02 23:12:31 | 分类:电子电路 | 阅读:8180 | 标签:圆截面 直导线 电感量 | 收藏

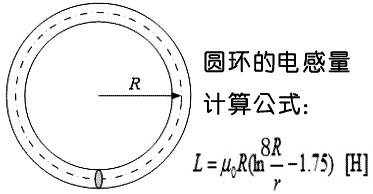

圆环线圈(电感量)计算公式与在线计算器
